17-4PH Prodlužovací hřídel přesné broušené pily

JG vyrábí prodlužovací hřídel pro přesné broušení pily 17-4PH z masivní tyče z nerezové oceli pro sestavy prodloužení pily s vratným pohybem a další vysokozátěžové lineární pohybové systémy. CNC soustružení, přesné vyvrtávání, tepelné zpracování a dokončovací broušení jsou kombinovány pro řízení vnějšího průměru, vnitřního otvoru, povrchové úpravy a koncových prvků.

Tento prodlužovací hřídel 17-4PH přesné broušené pily je navržen pro aplikace, kde je zásadní odolnost proti opotřebení, rozměrová stabilita a opakovatelné posuvné nebo rotační uložení. Hotový komponent je tepelně zpracován na 40-45 HRC a před konečnou kontrolou jsou odstraněny všechny otřepy a ostré hrany.

Technická hodnota

Nejnáročnější funkcí je přesné vyvrtání specifikované na 0,5636-0,5638 palce, celkový rozsah tolerance pouze 0,0002 palce. JG stanovuje stabilní vztažné body obrábění z tyčového materiálu, řídí deformaci tepelného zpracování a dokončuje kritické průměry po kalení. Tento proces pomáhá udržovat vztah mezi broušeným vnějším průměrem a přesným vrtáním.

Vnější průměr je specifikován na 1,235 +/- 0,005 palce s maximální povrchovou úpravou Ra 16 µin. Přesné broušení dává 17-4PH přesně broušenému prodlužovacímu hřídeli pily konzistentní válcový povrch pro spolehlivé usazení a snížené opotřebení. Dva protilehlé reliéfní prvky a řízené 45stupňové zkosení jsou obrobeny a zbaveny otřepů, aby chránily protilehlé díly během montáže.

Technické specifikace

Výrobní proces

• Kontrola zásob tyčí 17-4PH a kontrola sledovatelnosti
• Řezání a CNC hrubovací soustružení
• Přesné vrtání a vyvrtávání stupňovitých vnitřních průměrů
• Obrábění protilehlých reliéfních prvků a 45stupňových zkosení
• Tepelné zpracování na 40-45 HRC
• Dokončovací broušení kritických válcových ploch
• Přesné dimenzování otvoru a ověřování rozměrů
• Řízené odstraňování otřepů a míchání okrajů
• Konečné čištění, kontrola a ochranné balení

Výzvy v oblasti vysoce přesné výroby

Tepelné zpracování může změnit přímost, kulatost a velikost otvoru. U tohoto 17-4PH precizně broušeného nástavce pily jsou naplánovány přídavky na obrábění a sekvence procesu, takže kritické povrchy mohou být dokončeny po kalení. Parametry broušení jsou řízeny tak, aby nedocházelo ke kontrole tepla, popálení při broušení a nežádoucímu zúžení.

Tenkostěnná část a stupňovitá vnitřní geometrie také vyžadují stabilní upevnění. JG používá řízené upínání a kontrolu mezi operacemi ke snížení deformace. Velikost otvoru, vnější průměr, kruhovitost, házivost a drsnost povrchu se ověřují pomocí kalibrovaného měřicího zařízení.

Kontrola kvality

Kontrola kvality každého přesně broušeného hřídele zahrnuje identitu materiálu, tvrdost tepelného zpracování, celkovou délku, vnější průměr, stupňovité rozměry otvoru, zkosení, protilehlé reliéfní prvky a stav hran. Přesný vývrt 0,5636-0,5638 se kontroluje pomocí vhodného zařízení pro měření vývrtu s vysokým rozlišením, zatímco broušený povrch 16 µin Ra se ověřuje testerem drsnosti povrchu.

Kontrolní zprávy, materiálové certifikáty a záznamy o tvrdosti lze dodat dle požadavků zákazníka. Každý prodlužovací hřídel 17-4PH přesné broušené pily je vyčištěn a vizuálně zkontrolován, aby se potvrdilo, že povrch je bez otřepů, ostrých hran, znečištění a poškození při manipulaci.

Aplikace

• Sestavy prodloužení vratné pily
• Průmyslové řezací zařízení
• Vysokozátěžové lineární pohybové systémy
• Součásti převodovky elektrického nářadí
• Přesná mechanická pouzdra a hřídele
• Zakázkové OEM stroje

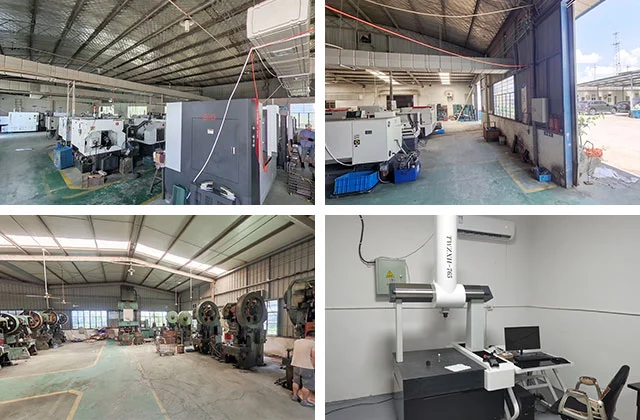

Proč zvolit JG

JG kombinujeobrábění tyčového materiálu, CNC soustružení, přesné vyvrtávání, koordinace tepelného zpracování a broušení v jednom řízeném OEM programu. Náš technický tým podporuje kontrolu výkresů, ověřování prototypů, plánování kontrol a opakovanou výrobu. Pošlete JG svůj výkres a roční poptávku na cenovou nabídku na zakázkový prodlužovací hřídel pro přesné broušení pily 17-4PH.
