Zakázkový dělený Spider náboj 304 z nerezové oceli

Zakázkový dělený Spider náboj 304 z nerezové oceli

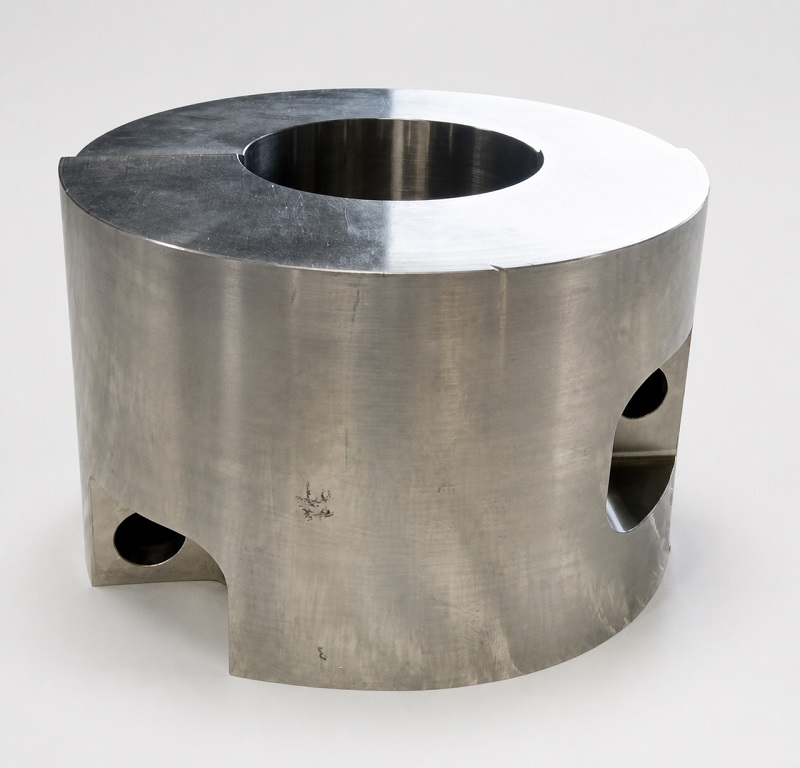

JG vyrábíZakázkový dělený Spider náboj 304 z nerezové ocelipro těžké průmyslové upínací, hnací a mechanické sestavy. Tento velký náboj je vyroben z masivní kulaté tyče z nerezové oceli 304 a je dodáván jako sladěná dvoudílná sestava. Výrobní sekvence je kritická: všechny operace soustružení, vyvrtávání, frézování, vrtání a závitování jsou dokončeny, zatímco náboj zůstává celistvý, a hotový náboj je poté oddělen drátovým EDM řezáním.

Přehled produktu

Zakázkový dělený Spider náboj 304 z nerezové oceli je vyroben podle výkresu AOS05HS32S0001. Jeho jmenovité konečné rozměry jsou 13,00 palce vnější průměr, 6,25 palce průměr otvoru a 8,50 palce axiální délka. Komponenta obsahuje dvě protilehlá reliéfní okénka, stupňovité boční prvky a spárované umístění šroubů s vůlí a hlubokými závity 1-1/4-7 UNC.

Výrobní proces

1. Ověření a řezání kulatých tyčí z nerezové oceli 304
2. Velkoprůměrové CNC soustružení a čelní obrábění
3. Přesné vyvrtání 6,25palcového centrálního otvoru
4. CNC frézování protilehlých reliéfních oken a vnějších prvků
5. Hluboké vrtání, zahlubování a závitování 1-1/4-7 UNC
6. Dokončete kontrolu rozměrů, dokud je náboj celý
7. Rozdělení drátu EDM na dvě shodné poloviny
8. Odstraňování otřepů z povrchu řezu, identifikace párových dílů a konečná kontrola
9. Čištění, ochrana proti korozi a exportní balení

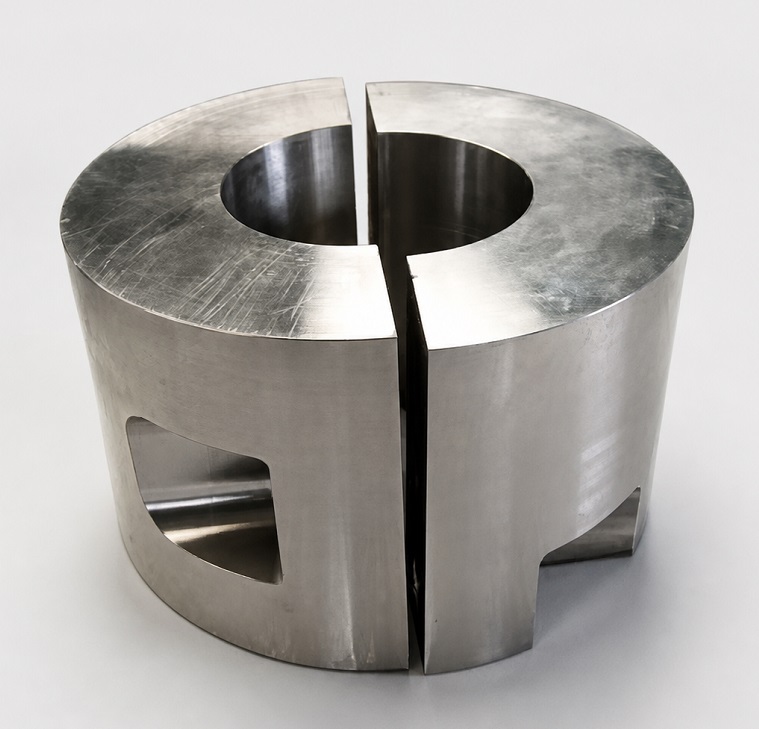

Kompletní obrábění před dělením drátu EDM

Hlavní konstrukční hodnotou Custom 304 Stainless Steel Split Spider Hub je řízená procesní sekvence specifikovaná na výkresu. Obrábění otvoru, vnějšího průměru, ploch, oken a prvků šroubu před upichováním zachovává společnou středovou osu a konzistentní vztahy základny. Wire EDM pak vytváří úzké, kontrolované dělení s minimální mechanickou řeznou silou. Obě poloviny zůstávají trvale identifikovány jako sladěná sada.

Přesnost velkého vrtání a rozměrová stabilita

Obrábění 6,25palcového otvoru přes těžký náboj z nerezové oceli 304 vyžaduje pevné uchycení obrobku, vyvážený úběr materiálu a kontrolované řezné podmínky. Vyvíjení tepla a zbytkové napětí mohou ovlivnit kruhovitost a souosost, zvláště když je hotový prstenec dělený. JG používá postupné hrubování, dráhy nástroje s ohledem na namáhání, dokončovací vyvrtávání a kontrolu před a po dělení, aby se ověřilo, že Custom 304 Stainless Steel Split Spider Hub se sestavuje konzistentně.

Obrábění hlubokých děr a závitů 1-1/4-7 UNC

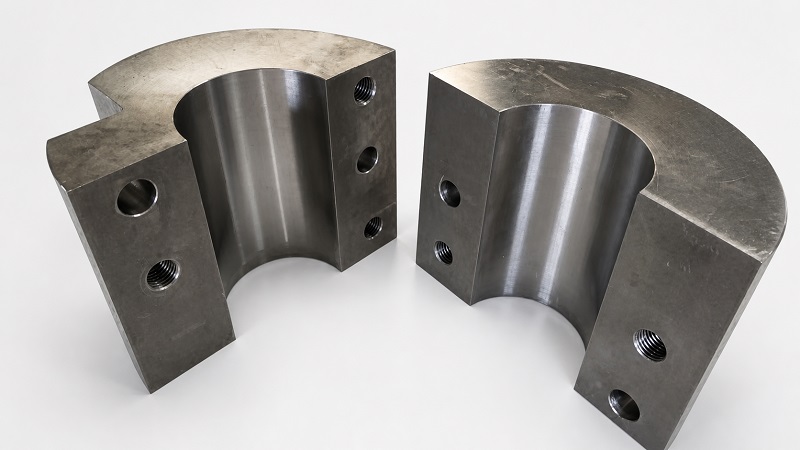

Sladěný upevňovací systém kombinuje vůli v horní polovině a otvory se závitem v dolní polovině. Funkce kreslení zahrnují otvory o průměru 1,281 palce do hloubky 2,50 palce, otvory vrtané závitníkem 1,109 palce do hloubky 3,21 palce a závity 1-1/4-7 UNC do hloubky 2,50 palce. Přesný vstup do otvoru, kolmost, hloubka závitu a odvod třísek jsou zásadní pro hladký záběr šroubu a spolehlivou upínací sílu.

Technické specifikace

Kontrola kvality

Kontrola kvality pro Custom 304 Stainless Steel Split Spider Hub se zaměřuje na sledovatelnost materiálu, velikost otvoru a kruhovitost, vnější průměr, rovnoběžnost čel, polohu otvoru, hloubku závitu a vyrovnání párové poloviny. Vnitřní závity se kontrolují pomocí vhodných měřidel a obě poloviny se po řezání drátem EDM sestaví, aby se potvrdilo, že otvor, vnější profil a systém šroubů zůstávají správně sladěny.

Vlastnosti produktu

• Pevná konstrukce z nerezové oceli AISI 304
• Velký vnější průměr 13 palců a přesné vrtání 6,25 palce
• Kompletní CNC obrábění před separací
• Štípání drátu EDM s nízkou silou a úzkým řezem
• Shodné a sledovatelné poloviny náboje
• Hluboké vnitřní závity 1-1/4-7 UNC
• Odolnost proti korozi pro náročná průmyslová prostředí
• Dostupné materiálové certifikáty a rozměrové zprávy
• OEM výroba dle výkresů zákazníka

Aplikace

• Těžké upínací a hřídelové sestavy
• Průmyslové pohonné systémy
• Velké zpracovatelské a manipulační stroje
• Mechanická zařízení odolná proti korozi
• Zakázkové sestavy děleného náboje OEM

Velké CNC obrábění z nerezové oceli od JG

JG dodává Custom 304 Stainless Steel Split Spider Hub od nákupu surovin přes rozsáhlé CNC obrábění, řezání hlubokých děr, upichování drátem EDM a finální kontrolu párů. Náš proces řídí vztahy mezi vrtáním, vnějším průměrem, montážními otvory a dělenými plochami, což zákazníkům OEM poskytuje spolehlivou sestavu sladěnou s materiálem a kontrolní dokumentací.
