JG vyrábíVlastní převodovka snímače polohy vřetena z nerezové ocelijako přesný nerezový svařenec pro průmyslová zařízení pro snímání polohy navijáku a řízení pohybu. Výkres 577272 Revize C kombinuje profilovaný snímač, dva ochranné kotouče, obrobenou trubku, svařovací jádro snímače, pružnou tyč a přesnou hlavu tyče. Přesné umístění přípravku a kontrolované svařování jsou zásadní, protože dokončená sestava musí zachovat vyrovnání ozubení, úhel hřídele a rozteč desek po svařování GTAW.

Přehled produktu

Zakázkové zařízení pro snímač polohy navijáku z nerezové oceli používá nerezovou ocel AISI 316L pro hlavní převodovou desku, svařovací jádro snímače, tyč, ohebnou hlavu tyče a kryty převodů. Obrobená trubka je z nerezové oceli AISI 304. Sestava smíšených komponent poskytuje odolnost proti korozi, strukturální pevnost a stabilní výkon v průmyslovém prostředí. Výkres specifikuje povrchovou úpravu surové nerezové oceli bez dodatečného nátěru.

Vztah mezi komponentou a výkresem

Výrobní proces

1. Ověření materiálu pro nerezovou ocel AISI 316L a AISI 304
2. Přesné profilové řezání hlavního ozubeného kola a dvou ochranných plechů
3. CNC obrábění trubky, svarového jádra a flex tyčové hlavy
4. Vrtání a opracování otvorů pro vyrovnání a montáž přípravků
5. Odjehlování a čištění všech jednotlivých komponentů
6. Montáž ozubeného kotouče, krytů a součástí hřídele řízená přípravkem
7. Svařování GTAW s řízenou sekvencí pro omezení tepelné deformace
8. Kontrola průměru ozubeného kola, rozteče lamel, průmětu trubky a úhlu hřídele
9. Vizuální kontrola svarů, finální čištění a ochranné balení

Profil ozubeného kola a vyrovnání ochranného plechu

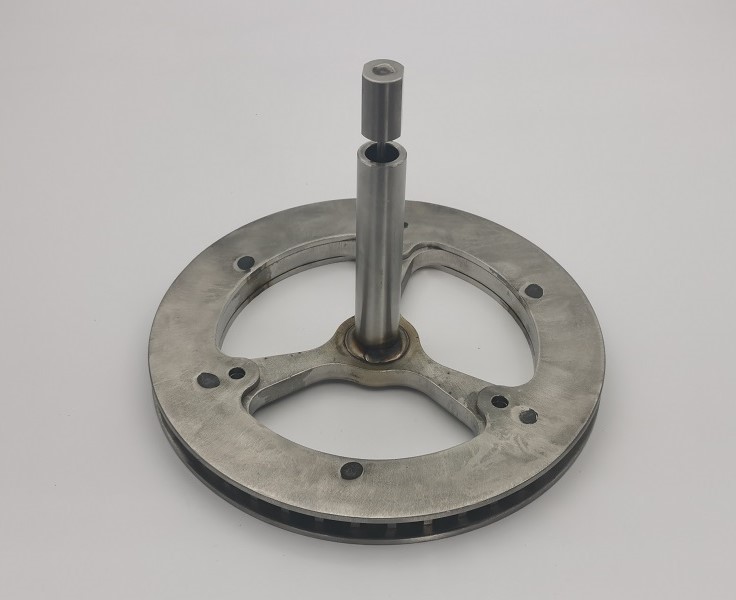

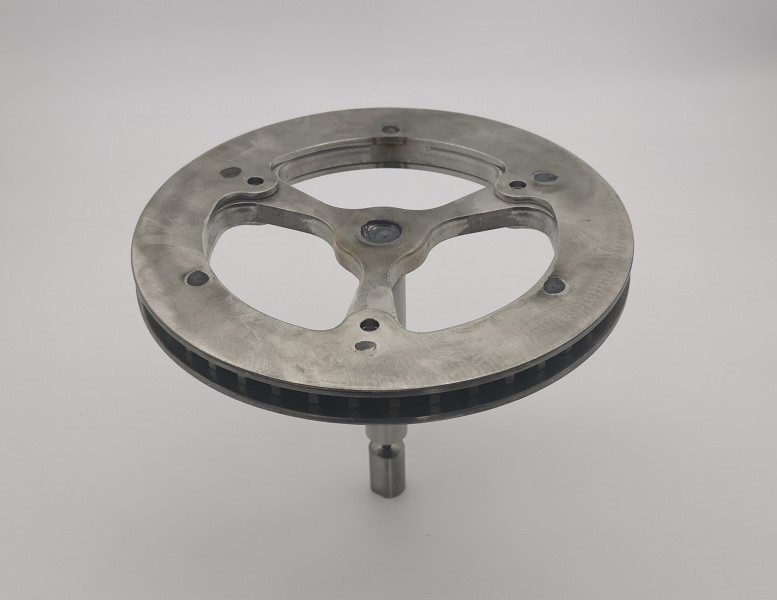

Kruhový profil zařízení Custom Stainless Steel Position Sensor Gear obsahuje blízko umístěné vnější snímací zuby chráněné ochrannými destičkami na obou stranách. Konzistentní geometrie zubů a řízená soustřednost podporují opakovatelný výstup senzoru. Ochranné plechy jsou umístěny prostřednictvím vyhrazených otvorů pro vyrovnání upevnění, takže ochranné plochy zůstávají správně umístěny vzhledem k ozubenému kolu.

GTAW svařování a kontrola zkreslení

Výkres vyžaduje svařování plynovým wolframovým obloukem na centrálním připojení hřídele, hlavě tyče a šesti specifikovaných místech desky. Svařovací teplo může vytáhnout tenké nerezové plechy ze zarovnání nebo změnit úhel hřídele. JG používá tuhé přípravky, vyvážené pořadí svarů, řízený přívod tepla a průběžné kontroly k udržení požadované geometrie snímače polohy navijáku z nerezové oceli.

Řízení úhlu hřídele a axiálního rozměru

Obrobená trubka musí zůstat téměř kolmá k čelu ozubeného kola s úhlovým rozsahem 89,5 až 90,5 stupňů. Výkres také řídí šířku sestavy převodovky, projekci trubky a celkový dosah hlavy tyče. Tyto vztahy se kontrolují po svařování, protože dokončený snímač z nerezové oceli musí být správně nainstalován a přenášet polohu cívky bez zablokování nebo nesprávného vyrovnání.

Technické specifikace

Obráběné součásti z nerezové oceli

Trubka AISI 304 je vyrobena z trubky o vnějším průměru 3/4 palce a obsahuje kontrolovaný otvor skrz stěnu. Svařovací jádro AISI 316L a ohebná hlava tyče vyžadují přesné vyvrtané otvory, plošky a geometrii zakončení. Štíhlá tyč 316L je před konečnou montáží nařezána na řízenou délku. Každá součást je před vstupem do svařovacího přípravku zbavena otřepů a vyčištěna.

Kontrola kvality

Kontrola kvality u zakázkového snímače polohy cívky z nerezové oceli se zaměřuje spíše na hotový svařenec než na samotné rozměry jednotlivých součástí. Kontroly se týkají profilu ozubeného kola, vyrovnání ochranného plechu, umístění upínacího otvoru, osové vzdálenosti, přesahu trubky, úhlu hřídele, polohy hlavy tyče a vzhledu svaru. Materiálové certifikáty a zprávy o rozměrových kontrolách jsou k dispozici podle požadavků OEM zákazníků.

Vlastnosti produktu

• Konstrukce z nerezové oceli AISI 316L a AISI 304
• Přesný profil externího senzoru
• Dva ochranné kryty převodů z nerezové oceli
• Svařovaná sestava GTAW řízená přípravkem
• Řízená kolmost hřídele a axiální rozměry
• Surová nerezová ocel zbavená otřepů a očištěná
• Zakázková OEM výroba dle výkresů zákazníka

Aplikace

• Průmyslové systémy snímání polohy válců
• Zařízení pro manipulaci a navíjení webu
• Stroje na balení a úpravu
• Sestavy pro řízení pohybu a indexování
• Zakázkové průmyslové senzorové mechanismy

OEM Svařence z nerezové oceli od JG

JG dodává vlastní nerezový snímač polohy cívky od výroby komponent až po dokončenou montáž. Náš výrobní rozsah kombinuje řezání profilů, CNC obrábění, přesné vrtání, specializované upínání, svařování GTAW, ověřování rozměrů a finální čištění. Tento integrovaný proces pomáhá zákazníkům OEM kontrolovat vyrovnání, snižovat riziko montáže a získávat opakovatelné snímací zařízení z nerezové oceli připravené k instalaci.
