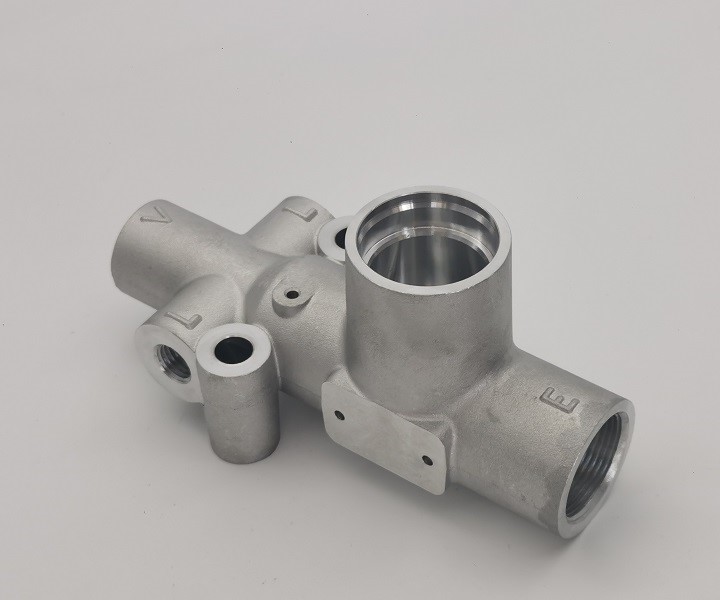

JG vyrábíZakázkový hliníkový odlitek těla ventilu A356-T6pro kapalinová, hydraulická a pneumatická zařízení, která vyžadují lehkou skříň s více protínajícími se průchody. Díl kombinuje složitý tvar odlitku s přesně opracovanými otvory, těsnícími sedlami, montážními plochami a vnitřními závity. Odlévání snižuje plýtvání materiálem a efektivně vytváří rozvětvenou vnější geometrii, zatímco CNC obrábění vytváří funkční rozhraní potřebná pro spolehlivou montáž.

Produkční verze používá hliníkovou slitinu A356 ve stavu T6. Chemie materiálu je ověřována šarží a hotové tělo ventilu prochází kontrolou rozměrů, závitů a těsnosti. Zdokumentovaná zkouška těsnosti při 0,65 MPa s 40sekundovou prodlevou přinesla nulové selhání u testované sedmidílné šarže, což potvrdilo integritu tělesa obsahujícího tlak.

Proces odlévání hliníku a CNC obrábění

TheZakázkový hliníkový odlitek těla ventilu A356-T6začíná řízeným odléváním hliníku za účelem vytvoření víceodvětvového krytu, nálitků a vnitřní geometrie průtokové dráhy. Stav T6 poskytuje užitečnou rovnováhu pevnosti, rozměrové stability a obrobitelnosti. Základy obrábění jsou pak stanoveny z odlitku, takže každý závitový otvor, přesný otvor a těsnicí plocha jsou umístěny konzistentně.

1. Řízení taveniny hliníku a materiálu A356
2. Odlévání tělesa ventilu a řízené tuhnutí
3. Čištění, odstraňování vtoků a příprava povrchu
4. Ověření stavu tepelného zpracování T6
5. Vztažné obrábění a přesné nastavení přípravku
6. CNC vyvrtávání, lícování, vrtání a vnitřní závitování
7. Odstraňování otřepů a čištění křižujících se průtokových kanálů
8. Kontrola rozměrů, závitů a povrchové úpravy
9. Zkouška těsnosti 0,65 MPa s výdrží 40 sekund
10. Finální úklid, dokumentace a exportní balení

Komplexní víceportová geometrie

Pouzdro ventilu obsahuje několik protínajících se portů uspořádaných v různých směrech. Tato geometrie vytváří dvě propojené výrobní výzvy: zachování integrity odlitku kolem změn tloušťky průřezu a přesné umístění obrobených průchodů ze stabilních základů. Plánování procesu musí také zajistit přístup nástroje k vnitřním prvkům bez poškození okolních litých povrchů.

JG řídí orientaci přípravku a sekvenci obrábění tak, aby hlavní vrtání, boční otvory, montážní otvory a závitové spoje zůstaly správně spojené. ProZakázkový hliníkový odlitek těla ventilu A356-T6odstranění otřepů je zvláště důležité tam, kde se vyvrtané průchody protínají uvnitř pouzdra. Vnitřní okraje jsou vyčištěny, aby podporovaly nerušený průtok a zabraňovaly pronikání volných částic do konečného systému.

Přesné vývrty, závity a těsnicí plochy

Výkres obsahuje přesný vývrt H7 28 mm, vodicí průměr K7 32 mm a prvky portu 26 mm H8. Závitové spoje zahrnují M28 x 1,5-7H, M18 x 1,5-7H a M12 x 1,5-7H. Tyto vlastnosti vyžadují kontrolované nástroje, pevné uchycení obrobku a vhodnou kontrolu závitů, aby se dosáhlo opakovatelného uložení sestavy.

Výkon těsnění závisí na více než samotném průměru. Kulatost otvoru, souosost, poloha čela, geometrie zkosení a místní povrchová úprava ovlivňují instalované součásti ventilu. TheZakázkový hliníkový odlitek těla ventilu A356-T6je obroben z definovaných vztažných bodů a kontrolován měřidly a souřadnicovým měřicím zařízením vybraným pro každou kritickou charakteristiku.

Testování těsnosti pro integritu tlaku

Každé těleso ventilu obsahujícího tlak vyžaduje potvrzení, že odlitek a obrobená rozhraní jsou těsná. Dokumentovaný výrobní test aplikuje tlak 0,65 MPa a udržuje tlak po dobu 40 sekund. Referenční šarže obsahovala sedm těles ventilů s nulovými poruchami a celkovým výsledkem OK.

Testování těsnosti pomáhá identifikovat pórovitost, neúplné těsnění, poškozené závity nebo vady průchodu, které nemusí být viditelné při běžné rozměrové kontrole. Zkušební podmínky a výsledky přejímky lze zaznamenat pro sledovatelnost výroby. Toto ověření dává zákazníkům OEM další důvěru vZakázkový hliníkový odlitek těla ventilu A356-T6než vstoupí do finální montáže zařízení.

Ověření materiálu A356-T6

Vlastní výrobní materiál je hliník A356-T6. Vsádková chemická analýza potvrdila 7,001 % křemíku, 0,085 % železa, 0,024 % mědi, 0,015 % manganu, 0,334 % hořčíku, 0,012 % zinku a 0,119 % titanu, s celkovým výsledkem OK. Slitina poskytuje dobrou slévatelnost, odolnost proti korozi a obrobitelnost pro složité tlakové skříně.

Materiálové certifikáty identifikují referenční výkres, číslo zprávy a šarži pece pro sledovatelnost. Kombinace ověřování chemie se záznamy o procesech a kontrolách pomáhá společnosti JG udržovat konzistentní kontrolu materiálu od odlévání až po konečnou přepravu.

Technické specifikace

Povrchová úprava a odstraňování otřepů

Produkt záměrně kombinuje jednotné povrchy jako odlitky s jasně obrobenými rozhraními. Funkční čela a otvory jsou opracovány pouze tam, kde je vyžadována přesnost nebo těsnění, přičemž se zachovají materiálové a nákladové výhody odlévání. Obrobené oblasti jsou kontrolovány na chvění, stopy po nástroji, promáčknutí a další vady, které by mohly ovlivnit montáž.

Protínající se otvory, vstupy závitů a vnitřní hrany průchodů jsou pečlivě zbaveny otřepů. DokončenoZakázkový hliníkový odlitek těla ventilu A356-T6se čistí, aby se odstranily třísky a zbytky před testováním těsnosti, což pomáhá chránit následné ventily, těsnění a kapalinové okruhy.

Kontrola kvality a dokumentace

Plánování jakosti zahrnuje vstupní ověřování materiálu, kontrolu prvního kusu, průběžné kontroly a závěrečné funkční zkoušky. Posuvná měřítka, mikrometry, vrtoměry, závitové měrky, výškové měrky a souřadnicové měřicí stroje se používají podle typu prvku a tolerance. Kritické rozměry těsnění a umístění podléhají soustředěné kontrole.

Materiálové certifikáty, výsledky rozměrových kontrol a záznamy o zkouškách těsnosti jsou k dispozici pro sledovatelnost. Dokumentovaná zpráva o materiálu potvrzuje chemii A356-T6, zatímco zpráva o úniku zaznamenává zkušební tlak, dobu zdržení, množství a výsledek přejímky. Tyto záznamy podporují schvalování OEM a konzistenci opakovaných objednávek.
