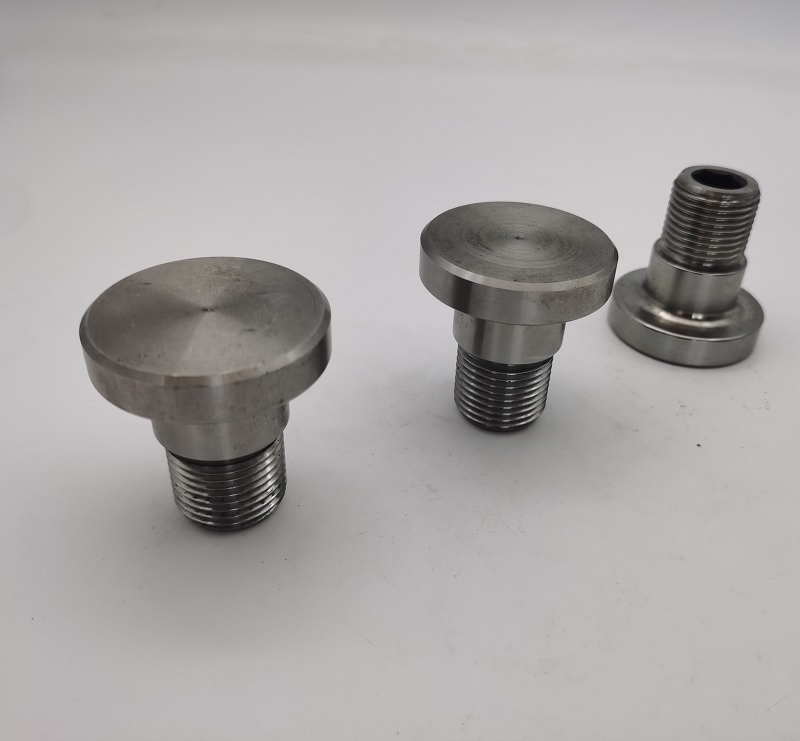

JG vyrábíVlastní 17-4 PH kovaný ramenní šroubz precipitačně kalené nerezové oceli pro těžké sestavy otočného čepu, táhla, závěsu a řízení pohybu. Na rozdíl od standardního obráběného spojovacího prvku musí tato součást začínat jako výkovek a poté projít řízeným CNC obráběním, vnitřní výrobou šestihran, kalením stárnutím a válcováním závitů po kalení. Kombinovaný proces dává každý17-4 PH kovaný ramenní šroubvysoká pevnost, spolehlivý únavový výkon a stabilní geometrie pro náročné průmyslové služby.

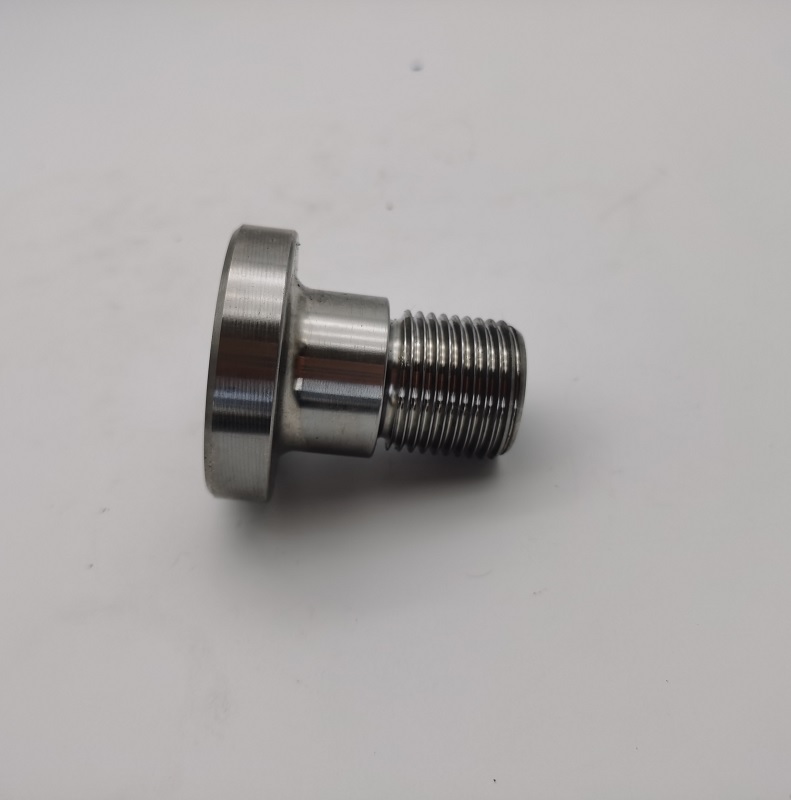

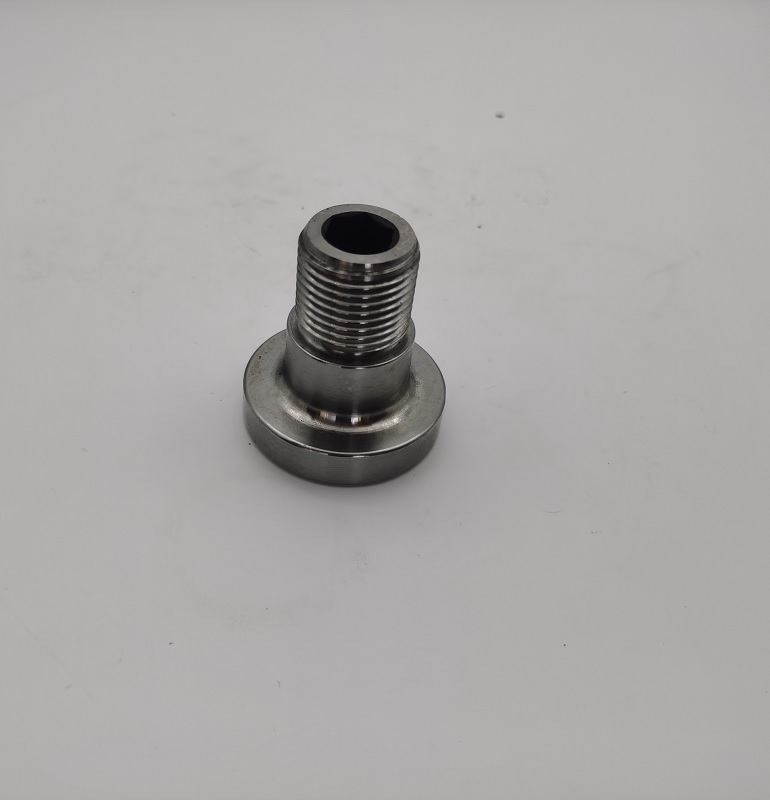

The17-4 PH kovaný ramenní šroubmá velkou 1,875palcovou hlavu, přesné osazení o průměru přibližně 1,124-1,127 palce a vnější závit 1-12 UNF třídy 3A. Vnitřní šestihran, přechodové poloměry, závitový reliéf a osazení musí spolupracovat jako funkční sestava. JG řídí každý vztažný bod a přechod, aby podporoval opakovatelný montážní moment, přesné polohování a dlouhou životnost.

Proč musí být část kována

Kování je základem tohoto zakázkového ramenního šroubu. Tento proces zlepšuje tok materiálu hlavou a ramenem namísto odstranění celého tvaru z nadrozměrného tyčového materiálu. U vysoce zatíženého spojovacího prvku pomáhá řízený tok zrna podporovat pevnost a odolnost proti nárazu kolem přechodu hlava-dřík. JG pečlivě plánuje přídavky na kování, aby následné CNC soustružení dokázalo vyčistit všechny funkční povrchy bez odstranění zbytečného materiálu.

Produkce konzistentníhozakázkový kovaný ramenní šroubvyžaduje kontrolu stavu sochoru, plnění zápustky, odstraňování otřepů a vyrovnání kování. Rozdíly v kovaném polotovaru mohou ovlivnit přídavek na obrábění, soustřednost osazení a konečnou geometrii hlavy. Vstupní výkovky jsou proto před CNC obráběním kontrolovány, aby se nestabilní polotovary nedostaly do pozdějších operací.

CNC obrábění a ženská šestihranná přesnost

Po vykování je polotovar CNC soustružen za účelem výroby čela hlavy, ramene, polotovaru závitu, zkosení, přechodových poloměrů a reliéfních prvků. Průměr ramene a jeho vztah k ose závitu jsou důležité, protože rameno může fungovat jako nosná, otočná nebo polohovací plocha. JG používá řízené upínání obrobku a vztažné body obrábění k udržení soustřednosti a zároveň k ochraně kované hlavy.

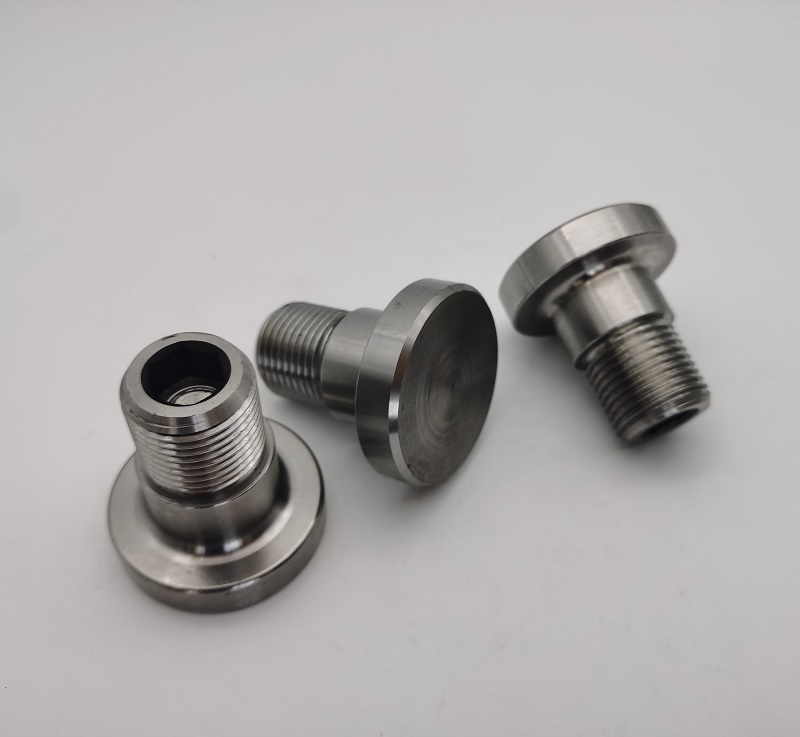

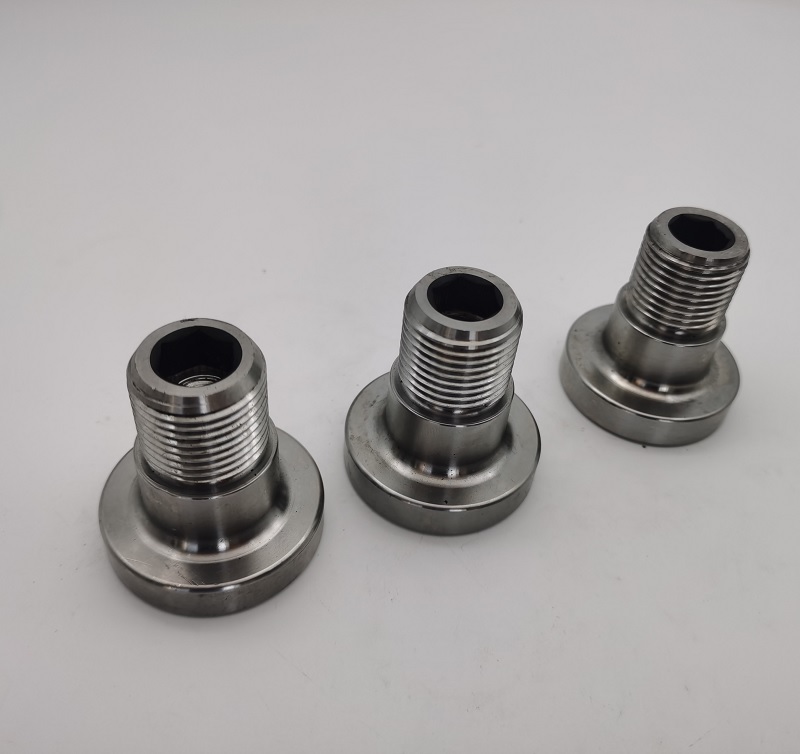

Vnitřní šestihran je obroben pouze na závitovém konci. Jeho velikost, hloubka a vyrovnání musí zajišťovat spolehlivý záběr nástroje bez oslabení okolní stěny. K čištění vnitřních rohů šestihranu lze použít volitelný podříznutý reliéf. Tato funkce vyžaduje úzkou koordinaci mezi vrtáním, vnitřním šestihranným obráběním a přípravou polotovaru závitu.

H1150/4 Age Hardening

TheRamenní šroub z nerezové oceli 17-4 PHse před vytvrzením stárnutím vrátí do stavu A a poté se tepelně zpracuje na stav H1150/4. Referenční cyklus je 1150 °F po dobu čtyř hodin, po kterém následuje chlazení vzduchem pod 90 °F. Specifikovaný výkon zahrnuje minimální pevnost v tahu 135 ksi, minimální mez kluzu 110 ksi, tvrdost 31-35 HRC a rázovou houževnatost 50 ft-lb.

Heat treatment is more than a hardness operation. It can influence straightness, shoulder size, thread-blank diameter and the fit of the female hex. Pro konzistentní výkon každého17-4 PH kovaný ramenní šroub, JG zohledňuje pohyb tepelného zpracování v obráběcím plánu a ověřuje kritické rozměry po cyklu H1150/4. Identifikaci šarže tepelného zpracování lze použít s metodou nízkonapěťového značení pro sledovatelnost materiálu a procesu.

Válcované závity po vytvrzení

Velkou výrobní výzvou je závit 1-12 UNF třídy 3A, který musí být po vytvrzení válcován. Válcování závitů tvoří profil řízeným posunem namísto odřezávání materiálu. Při správném řízení vytváří hladký povrch závitu a příznivý tok zrna, podporuje odolnost proti únavě a konzistentní přenos zatížení.

Válcování tvrzené17-4 PH kovaný ramenní šroubvyžaduje přesný průměr polotovaru závitu, vhodné válcovací nástroje a stabilní procesní sílu. JG sleduje polotovar před válcováním a kontroluje hotový závit pomocí kalibrovaných měřidel. Házivost závitu, reliéf a 30stupňová oblast náběhu jsou také kontrolovány, aby se zabránilo kolizi sestavy.

Klíčové výrobní výzvy

• Tok kovaného zrna:Polotovar musí vyplnit geometrii hlavy a ramene při zachování dostatečného přídavku na obrábění.
• Soustřednost ramen:Velké rameno musí zůstat vyrovnáno s osou závitu 1-12 UNF.
• Stabilita tepelného zpracování:Přídavky na obrábění zohledňují rozměrový pohyb během cyklu H1150/4.
• Válcování závitů po vytvrzení:Velikost polotovaru závitu a valivá síla jsou řízeny pro funkční závit třídy 3A.
• Ženská hex integrita:Šestihranná velikost, hloubka a tloušťka stěny musí vyvažovat přenos točivého momentu a pevnost součásti.
• Nízkostresové značení sledovatelnosti:Identifikace šarže tepelného zpracování je použita bez vytváření škodlivé koncentrace stresu.
• Přechody bez otřepů:Závitové reliéfy, vnitřní šestihranné hrany a poloměry ramen jsou dokončeny pro bezpečnou montáž.

Výrobní proces

1. Ověření materiálu nerezové oceli 17-4 PH
2. Přesné kování a příprava polotovaru
3. CNC soustružení hlavy, ramene a polotovaru závitu
4. Vnitřní šestihranné vrtání a obrábění
5. Kontrola odjehlování a předtepelného zpracování
6. Návrat do stavu A a vytvrzení stárnutím H1150/4
7. 1-12 Válcování závitů UNF třídy 3A po vytvrzení
8. V případě potřeby identifikační označení šarže s nízkým namáháním
9. Kontrola rozměrů, závitu a tvrdosti
10. Finální čištění a ochranné exportní balení

Kontrola kvality

Kritické charakteristiky17-4 PH kovaný ramenní šroubjsou kontrolovány pomocí mikrometrů, výškoměrů, závitoměrů, tvrdoměrů a dalších kalibrovaných zařízení. Kontrola se zaměřuje na průměr ramene, délku ramene, velikost hlavy, soustřednost, vnější šestihrannou geometrii, funkci závitu, detaily reliéfu a výsledky tepelného zpracování. Materiálové certifikáty, záznamy o tepelném zpracování a protokoly o rozměrové kontrole jsou k dispozici dle požadavků projektu.

Aplikace

• Průmyslová vrata a nakládací systémy
• Otočné čepy a spoje těžkých strojů
• Sestavy řízení pohybu
• Hydraulická a mechanická zařízení
• Vysokozátěžové kloubové spoje
• Zakázkové OEM konstrukční sestavy

Proč zvolit JG

JG spojuje koordinaci kování, přesné CNC obrábění, řízené tepelné zpracování a válcování závitů v jedné řízené výrobní cestě. To je důležité zejména u dílů, kde pevnost, lícování a výkon závitu závisí na správném pořadí operací. Pro programy OEM lze zajistit validaci prototypů, sériovou výrobu, sledovatelnost procesů a inspekční dokumentaci.

Pošlete JG svůj výkres, roční poptávku a požadavky na kontrolu pro cenovou nabídku. TheVlastní 17-4 PH kovaný ramenní šroublze vyrobit na Vámi zadané rozměry, označení, stav tepelného zpracování a požadavky na dokumentaci kvality.
