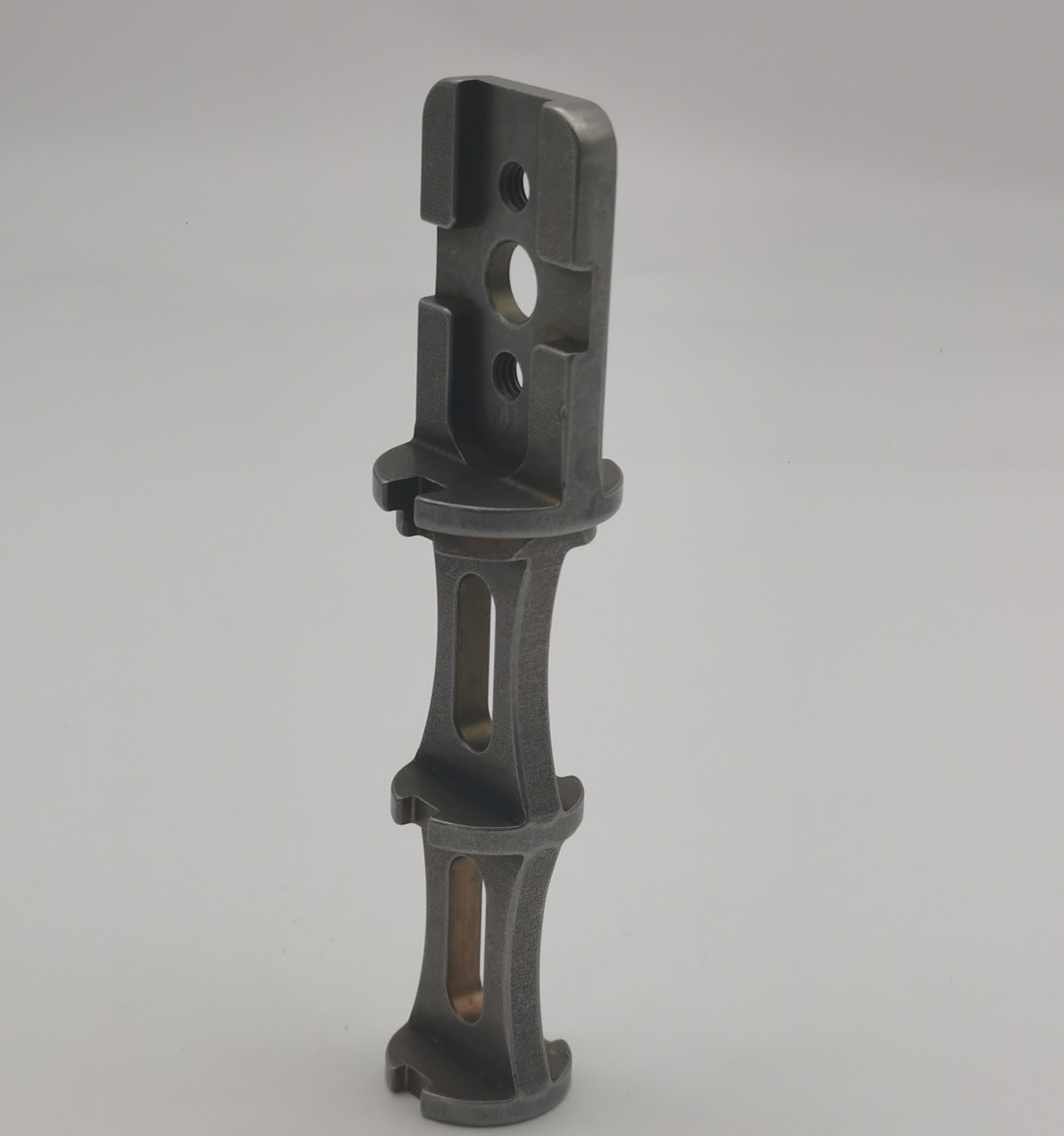

Vlastní adaptér hřídele pily 17-4PH z nerezové oceli

JGvyrábívlastní adaptéry hřídele pily 17-4PH z nerezové ocelipro výrobce zařízení OEM vyžadující vysoce pevné, korozivzdorné a přesně opracované mechanické spojovací komponenty.

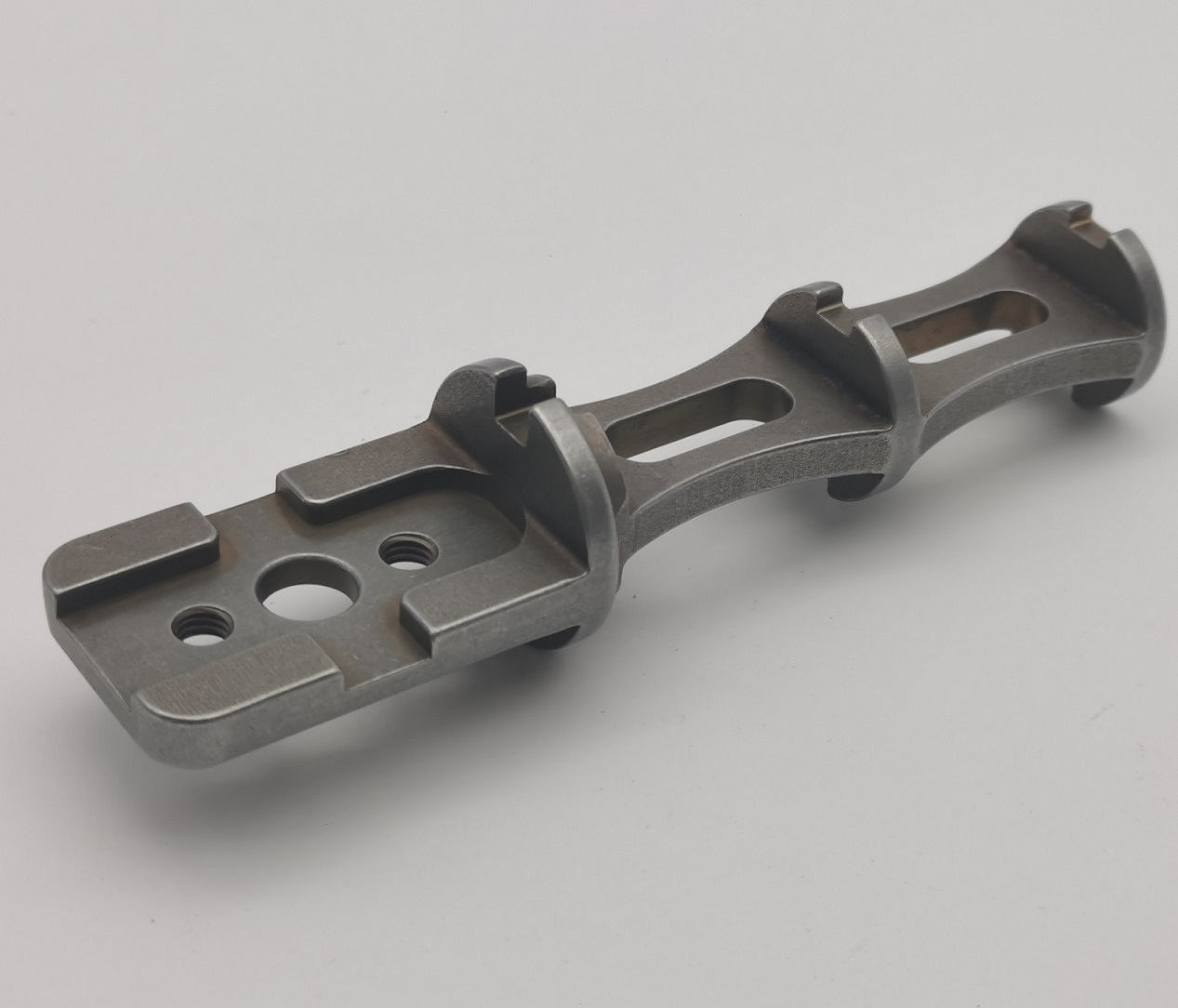

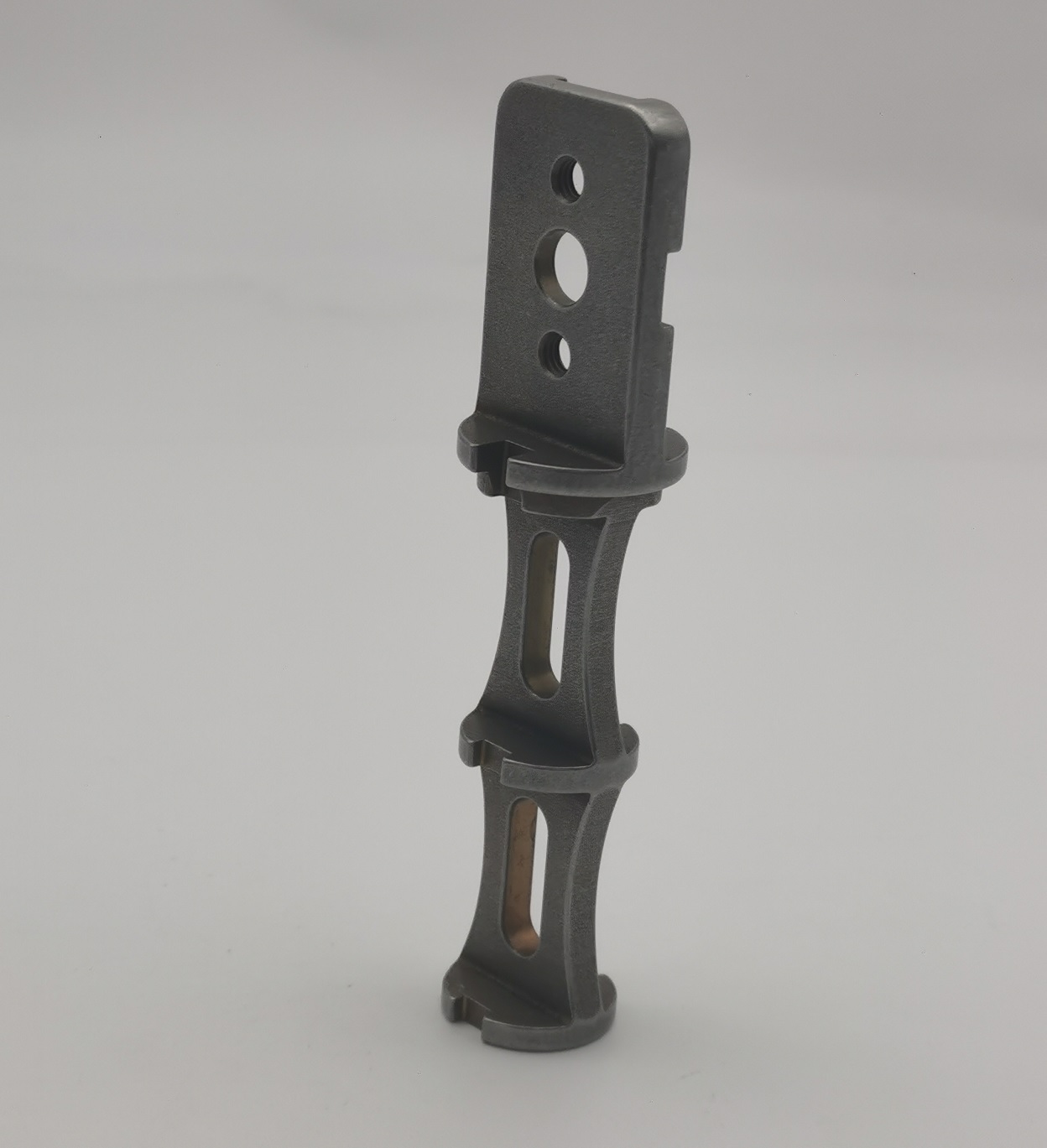

Tento adaptér, navržený pro průmyslové sestavy pil a vlastní systémy přenosu energie, integruje montážní prvky, závitové otvory, polohovací povrchy a zesílená žebra do jedné precizně navržené odlévací struktury. Kombinací vytavitelného lití s ​​CNC obráběním a tepelným zpracováním poskytuje společnost JG odolná řešení hřídelových adaptérů, která splňují náročné požadavky na mechanickou montáž.

Technická hodnota

Hlavní výrobní výzvou je kontrola dlouhého žebrovaného odlitku při zachování vztahu mezi montážní plochou, středovým otvorem, závitovými otvory a zakřivenými nosnými sekcemi. JG používá řízený proces přesného lití k vytvoření komplexní geometrie blízké konečnému tvaru, po kterém následuje CNC obrábění funkčních povrchů, otvorů a závitů.

Tento přístup snižuje plýtvání materiálem a zároveň zachovává pevnost vyztužené konstrukce. Přídavky na obrábění, umístění upínacích přípravků a sekvence tepelného zpracování jsou plánovány tak, aby omezily deformace a zachovaly spolehlivou montáž po kalení.

Technické specifikace

Výrobní proces

• Kontrola procesu obrábění a odlévání
• Přesné odlévání z nerezové oceli 17-4PH
• Demontáž brány a předběžné čištění
• CNC obrábění montážních ploch a průchozích otvorů
• 10-32 Obrábění a měření závitů UNC-2B
• Tepelné zpracování na 40-45 HRC s dvojitým temperováním
• Řízené odstraňování otřepů a míchání okrajů
• Kontrola rozměrů, závitů a tvrdosti
• Finální čištění a ochranné exportní balení

Výrobní výzvy

Výroba azakázkový adaptér hřídele pily 17-4PH z nerezové ocelis tenkými žebry, dlouhými štěrbinami a měnícími se částmi stěny vyžaduje přesné řízení chování odlitku a stabilitu obrábění. Tyto složité konstrukční prvky mohou vytvářet rizika, jako je smrštění, deformace a nestabilita upínacích prvků během výroby.

JGzvládá tyto výzvy prostřednictvím optimalizace procesu odlévání, vyváženého návrhu podávání, definovaných vztažných bodů obrábění a postupných kontrolních postupů. U každé součásti adaptéru hřídele jsou montážní deska a závitové prvky opracovány pouze po vytvoření stabilních polohovacích povrchů, aby byly zachovány přesné montážní vztahy.

Tepelné zpracování je stejně důležité pro adaptéry hřídele pily z nerezové oceli 17-4PH. Dvojité popouštění se používá k dosažení požadovaného rozsahu tvrdosti 40-45 HRC a zároveň zlepšuje rozměrovou stabilitu po obrábění. Kritické otvory, závity a montážní vztahy jsou ověřovány po tepelném zpracování, spíše než se spoléhat pouze na měření v průběhu procesu, což zajišťuje spolehlivý výkon v průmyslových sestavách pil a mechanických systémech.

Kontrola kvality

Kontrola zahrnuje ověření materiálu, vzhled odlitku, obrobené rozměry, přijetí závitu, tvrdost a stav ostří. Závitové otvory se kontrolují vhodnými měřidly a kritické rozměry se měří pomocí kalibrovaného kontrolního zařízení. Materiálové atesty, záznamy o tvrdosti a zprávy o rozměrové kontrole lze dodat dle požadavků projektu.

Aplikace

• Průmyslové pilové hřídele
• Řezací a ořezávací zařízení
• Montážní systémy pro přenos výkonu
• Speciální stroje
• Odolné mechanické spoje
• Vlastní OEM vybavení

Často kladené otázky

Q1: Může JG vyrábět vlastní adaptéry hřídele pily podle výkresů zákazníka?

Ano. JG podporuje OEM výrobu na základě výkresů, 3D modelů a technických specifikací dodaných zákazníkem. Pro posouzení proveditelnosti výroby je k dispozici technická kontrola před výrobou.

Q2: Proč si vybrat nerezovou ocel 17-4PH pro adaptéry hřídele?

Nerezová ocel 17-4PH poskytuje vysokou pevnost, tvrdost a odolnost proti korozi po tepelném zpracování, díky čemuž je vhodná pro mechanické součásti vystavené opakovanému zatížení a průmyslová prostředí.

Q3: Jaké výrobní procesy se používají pro tento adaptér hřídele?

Výrobní proces, jako je zakázkový adaptér hřídele pily z nerezové oceli 17-4PH, zahrnuje přesné lití, CNC obrábění, obrábění závitů, tepelné zpracování, odstraňování otřepů a výstupní kontrolu.

Q4: Podporuje JG prototypovou a malosériovou výrobu?

Ano. JG podporuje výrobu prototypů, malosériové zakázky a opakovanou OEM výrobu podle požadavků zákazníka.

Q5: Mohou být k hotovým dílům poskytnuty kontrolní zprávy?

Ano. Materiálové certifikáty, záznamy o tvrdosti a zprávy o rozměrové kontrole mohou být poskytnuty podle požadavků projektu.

Proč JG

JGspojuje přesné lití, CNC obrábění, koordinaci tepelného zpracování a kontrolu rozměrů v rámci jednoho výrobního programu OEM. Náš technický tým podporuje kontrolu výkresů, ověřování prototypů, malé série a opakovanou výrobu. Pošlete svůj 2D výkres a 3D model pro zpětnou vazbu na vyrobitelnost a cenovou nabídku.
