M10 Čep základní desky se závitem pozinkovaný

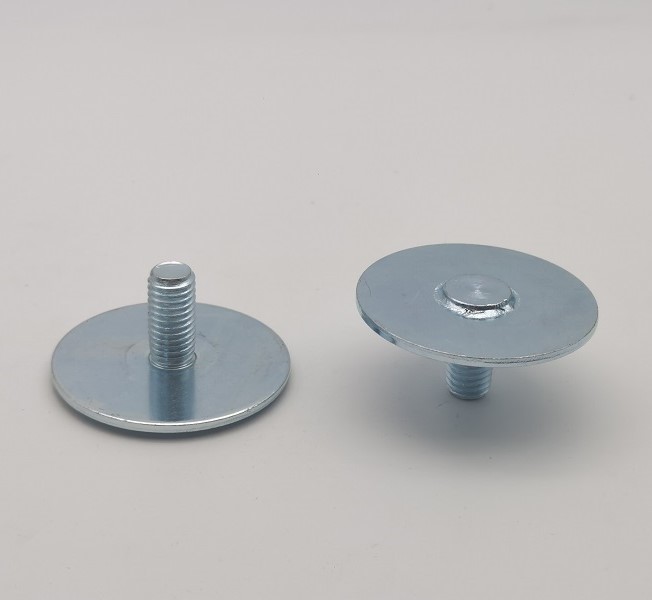

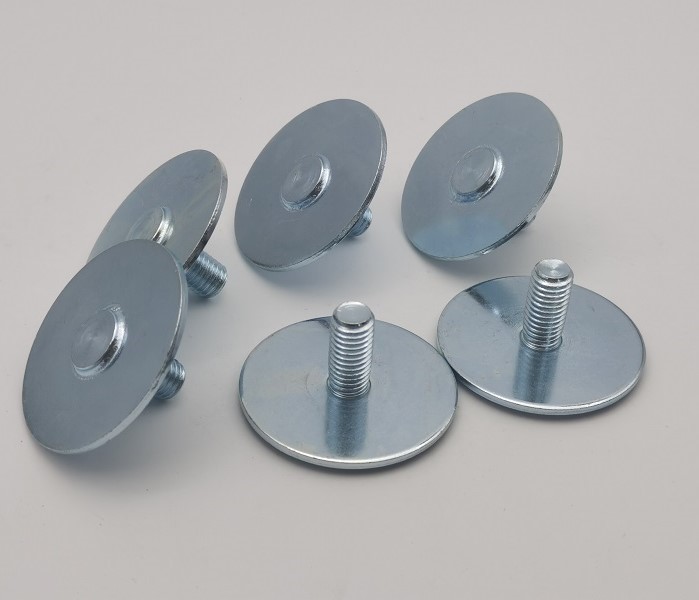

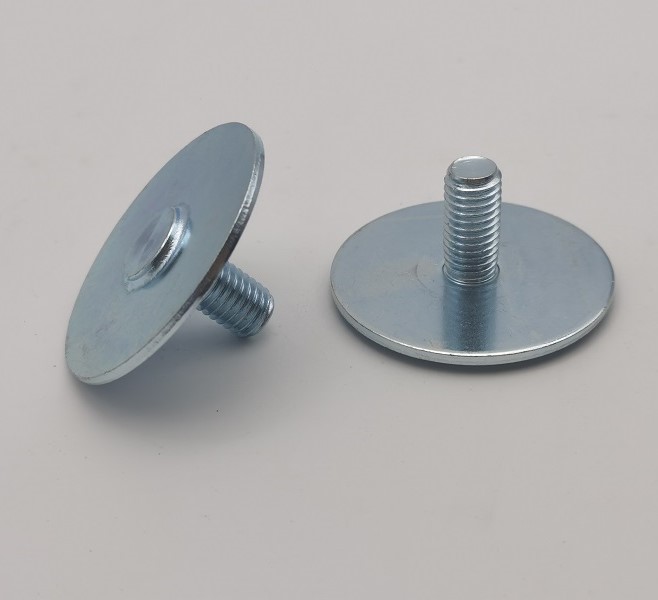

JG vyrábíM10 Čep základní desky se závitem pozinkovanýpro průmyslovou montáž, upevnění a montáž zařízení. Tato zakázková montážní součást se závitem M10 kombinuje širokou lisovanou ocelovou základní desku s přesným vnějším závitem a vytváří tak stabilní spojení roznášející zatížení pro OEM sestavy.

M10 pozinkovaný závitový čep základní desky je vyroben z nízkouhlíkové oceli AISI 1008 nebo schváleného ekvivalentu. Komponenta má kulatou základnu 49,5 ± 0,3 mm, tloušťku desky 2,2 mm a vnější závit M10×1,5-6g s délkou závitu 20 mm. Všechny rozměry jsou vyráběny a kontrolovány podle výkresu M030192.

Výrobní proces a technická hodnota

Výroba zinkovaného závitového čepu M10 vyžaduje řízené vysekávání a lisování kruhového plechu, přípravu závitového čepu, válcování závitu, bezpečné mechanické spojení, odjehlování, čištění a čisté zinkování. Řízení procesu je zaměřeno na rovinnost základní desky, kolmost čepu, bezpečnost spoje a konzistentní geometrii závitu.

Široká základna 49,5 mm rozkládá zatížení sestavy na větší kontaktní plochu. Přesné vyrovnání mezi závitovým kolíkem a lisovanou deskou podporuje stabilní instalaci. Po sestavení a pokovení se závit M10×1,5-6g ověří kalibrovanými měřidly GO/NO-GO, aby se zabránilo usazování povlaku.

Aplikace

• Montáž průmyslových zařízení
• Plechové a krytové sestavy
• Ochrany strojů a přístupové panely
• Automobilové a dopravní montáže
• Zakázkové OEM upevňovací systémy

Čiré zinkování podle ASTM B633

M10 pozinkovaný závitový čep základní desky je pokoven čirým zinkem podle ASTM B633 SC2 typ V. Povlak poskytuje čistý kovový vzhled a ochranu proti korozi při zachování funkčních rozměrů závitu. Po dokončení se kontroluje krytí pokovením, vzhled a přijetí závitu.

Technické specifikace

Kontrola kvality a hlášení šarží

Každá várkaM10 Čep základní desky se závitem pozinkovanýje kontrolován prostřednictvím vstupního ověřování materiálu, průběžných rozměrových kontrol a výstupní kontroly. Mezi kritické charakteristiky patří průměr a tloušťka desky, délka závitu, přijatelnost měřidla M10×1,5-6g, vyrovnání kolíků, integrita spoje a stav hotového povrchu.

• Materiálový certifikát s chemickým složením a mechanickými vlastnostmi
• Přísná zpráva o mechanických vlastnostech pro každou výrobní šarži
• Rozměrová revizní zpráva dle výkresu M030192
• Kontrola měřidla GO/NO-GO závitu po pokovení
• Zpráva o kontrole pokovování a sledovatelnost šarže
• Testování kloubu vytažením, vytlačením nebo kroutícím momentem, pokud to stanoví schválený kontrolní plán

Požadavky na zpracování

Čep základní desky M10 s pozinkovaným závitem musí být bez otřepů a ostrých hran. Hotové díly musí být také bez oleje, zbytků rozpouštědel, koroze, skvrn a jiných nečistot. Vizuální kontrola potvrzuje čistý, jednotný pozinkovaný povrch bez poškození, které by mohlo ovlivnit montáž nebo vzhled.

OEM výroba od JG

JG podporuje prototypy, výrobní vzorky a sériovou výrobuM10 Čep základní desky se závitem pozinkovaný. Technická revize zahrnuje vyrobitelnost, nástroje, kontrolu závitů, ověřování spojů, pokovování a dokumentaci kontroly. Zašlete JG svůj výkres, roční poptávku a požadavky na kvalitu dokumentů pro cenovou nabídku.
